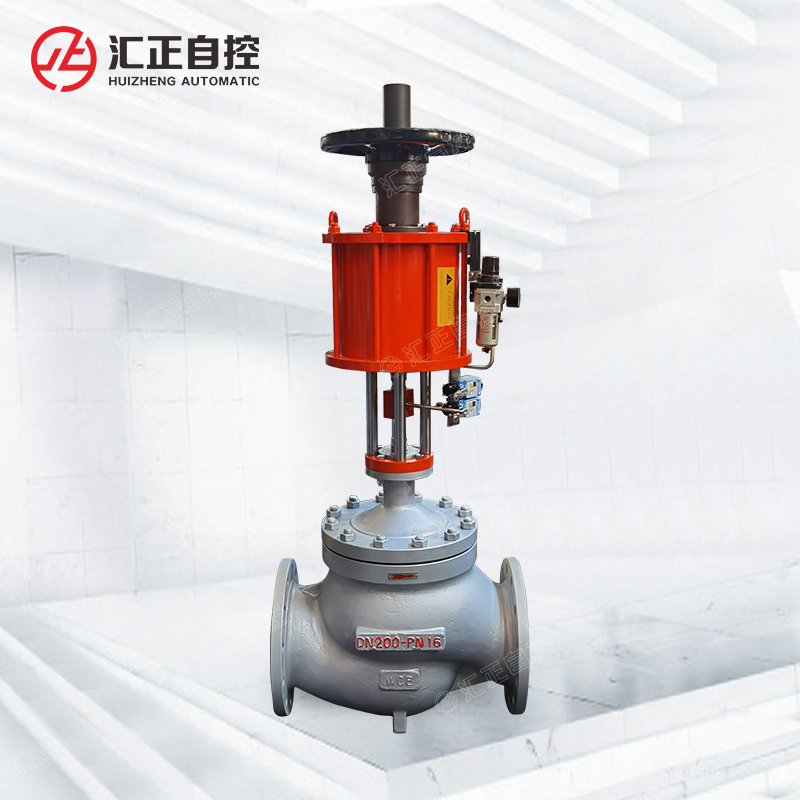

■ ZXQ(ZSQ)氣動切斷閥概述

   ZXQ(ZSQ)型氣動薄膜(活塞)切斷閥[ZXQ(ZSQ)氣動切斷閥]采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

   切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

   本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種；公稱口徑范圍DN20～200mm。適用流體溫度-60℃～450℃。泄漏量等級為Ⅳ級或Ⅵ級。流量特性為快開。

■ ZXQ(ZSQ)氣動切斷閥特點

﹡切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％、重量可減輕約30％。
﹡閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
﹡閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
﹡平衡型閥內件，提高了切斷閥的許用壓差。
﹡波紋管密封對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
﹡活塞式執行機構，操作力大，使用壓差大。

■ ZXQ(ZSQ)氣動切斷閥主要零件材料

■ ZXQ(ZSQ)氣動切斷閥主要技術參數和性能指標

1)本產品性能指標貫徹GB/T4213-92標準；
2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3)表中允許值為使用標準氣缸值?？膳溆貌煌臍飧滋岣咴试S壓差。

■ ZXQ(ZSQ)氣動切斷閥閥體及閥芯材料選擇

軟閥座型  工作溫度與最大壓差范圍                                     司太萊合金堆焊閥座  工作溫度與常用壓差范圍

■ ZXQ(ZSQ)氣動切斷閥外形尺寸及重量

■ ZXQ(ZSQ)氣動切斷閥外形尺寸及重量表(單位：mm)

■ ZXQ(ZSQ)氣動切斷閥連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84
                       鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；
                                   PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·執行機構氣信號接口：內螺紋M10×1
 ﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。  如：ANSI、JIS、DIN等標準。

■ ZXQ(ZSQ)氣動切斷閥訂貨須知

訂貨時請用戶提供以下資料：
·介質名稱
·調節閥名稱、型號
·工作溫度及范圍
·公稱通徑
·整機作用方式
·公稱壓力(MPa)
·閥體、閥內件及填料材質
·額定流量系數(Kv)
·所配附件

■ ZMQ、ZSQ氣動薄膜、活塞式切斷閥型號
